정보통신 유선매체
유선매체: 유선 선로
송신자와 수신자 사이에 데이터 흐름을 전자기파로 전환하여 물리적인 경로를 따라 전달
예)광섬유케이블, 트위스트 페어 케이블, 동축케이블 등
전화선, 동축케이블은 전기를 통해서 정보전달
광섬유케이블은 빛을 이용해서 전기 전달
특징: 기후, 조건에 따라 감쇄현상 발생
지형에 따라 설치 힘들 수있다
가입자만 사용가능(물리적 경로를 만들어야 되기 때문에)
전선이 끊어질 수 있음
근거리 통신에 적합
무선매체; 무선 선로
특별한 물리적경로 없이 전달 하는것
예)공기, 해수, 외부공간을 통한 전파 전송
안테나를 이용해서 송수신 하면서 전송할때는 공기등의 매체를 이용해
전자기파를 방출을하고 수신할때는 주위 매체를 이용해 전자기파를 끌어 당긴다
마이크로파(위성,지상), 라디오파로 정보 전달
정보전송 수단: 전파
-트위스트페어 케이블
유선매체에서 "트위스트페어케이블"은 다른 전송매체에 비해 비교적 저가이면서 설치가 쉬움
전기장에 의해 쉽게 영향을 받아서 간섭과 잡음에 매우 민감
100m 이내의 단거리에서 1Mbps이상에 사용
100m 이상의 장거리에서 1Mbps 이하에 사용
아날로그, 디지털 신호 모두 가능
아날로그 신호 사용시 매 5~6km 마다 증폭기 사용
디지털신호 사용시 2~3km마다 리피터 사용
트위스트페어 케이블 종류

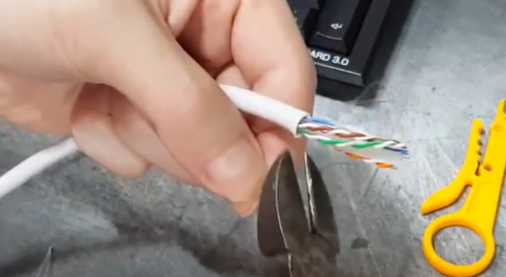

-UTP(unshielded twisted pair)케이블
차폐처리가 안된상태에서 서로 꼬여있는 케이블
하나의 케이블에 꼬임선이 4개이상 들어있음
전선과 피복만으로 구성되어있음, 두선간의 전자기 유도를 줄이기 위해서
보통 전화망이나 건물의 근거리 네트워크에 사용,사무실 배선용
특성에 따라 카테고리별로 1~6까지로 구분되어 있으며
특히 카테고리 5는 고속의 트위스트페어 케이블로써 2쌍의 케이블을 사용하여
양항향 통신에 사용됨 100Mbps의 속도를 낸다
모든 랜선 시설에서 사용되는 표준 규격이 카테고리 5이다
카테고리옆의 숫자는 단위거리당 케이블이 꼬여있는 수
선을 확인해보면 CAT5이렇게 써있다
FTP(foil screended twisted pair)케이블
차폐는 되어있지 않고 알루미늄 은박이 4가닥의 선을 감싸고 있다
utp에 비해 절연기능이 탁월하므로 공장 배선에 주로 사용된다
STP(shielded twisted pair)케이블
각 꼬임선 쌍마다 차폐 처리가 되어있는 케이블
보통 근거리 통신망에 주로 사용
이더넷(ethernet)
가정에서 LAN네트워크를 구성할때 사용되는 기술 규격
osi 물리계층에서 신호와 배선, 데이터 링크 계층에서 MAC패킷과 프로토콜의 형식을 정의
네트워크에 연결되 각 기기들이 48비트로 이루어진 MAC주소를 가지고 이 주소를 가지고
상호간의 데이터를 주고 받을 수 있도록 만들어짐
utp,stp를 전송매체를 사용하여 연결
허브, 스위치,리피터 장치들을 이용하여 이더넷망을 구현

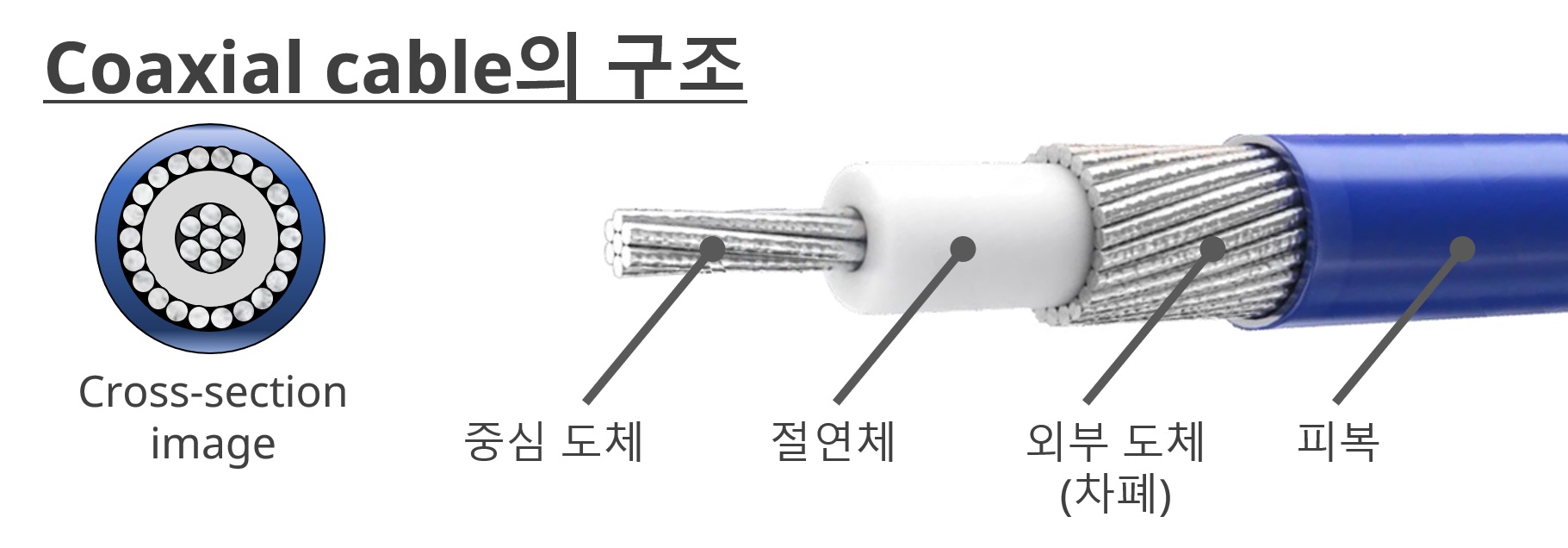

동축케이블
TV선같은게 동추케이블임
수백미터 이상의 거리에서 10Mbps이상의 데이터 전송속도를 낼수있음
아날로그, 디저털 신호 전송 모두 가능
트위스트페어케이블 보다 높은 주파수와 빠른 데이터 전송에 효과적임
트위스트페어케이블보다 혼선과 간섭에 강함
기저대역 동축케이블과 광대역 동축케이블이 있음
광섬유 케이블
지름 굵기가 0.1mm정도인 유리섬유(석영)을 케이블안에 여러가닥 넣어서
레이져광의 전반사 현상을 이용하여 데이터를 전송하는 원통형 선로
굴절율이 높은 코어와 굴절율이 낮은 클레딩으로 이루어져있음
다중모드와 단일모드 광섬유로 나뉨
다중모드는 아래와 같이 계단형과 언덕형으로 나뉨
단일모드는 광섬유 직경을 가늘게하여 입사된 빛이 하나의 경로로 전단되어 고속으로 전송가능함
다중모드 처럼 저렇게 안꺽이고 빛이 일자로 쭉감
단일모드:
빛을 잘 못 모음, 코어의 직경이 작아서
빛의 산란이 적음
광섬유끼리 접속이 어려움
가격이 비싸고 고속전송에 용이
장거리에 사용
다중모드:
빛을 잘 모음
빛의 산란이 큼
광섬유끼리 접속이 쉬움
가격이 싸고 저속에 용이
단거리에 사용
