데이터 통신 시스템 구성 요소
worldint
2023. 4. 16. 20:39

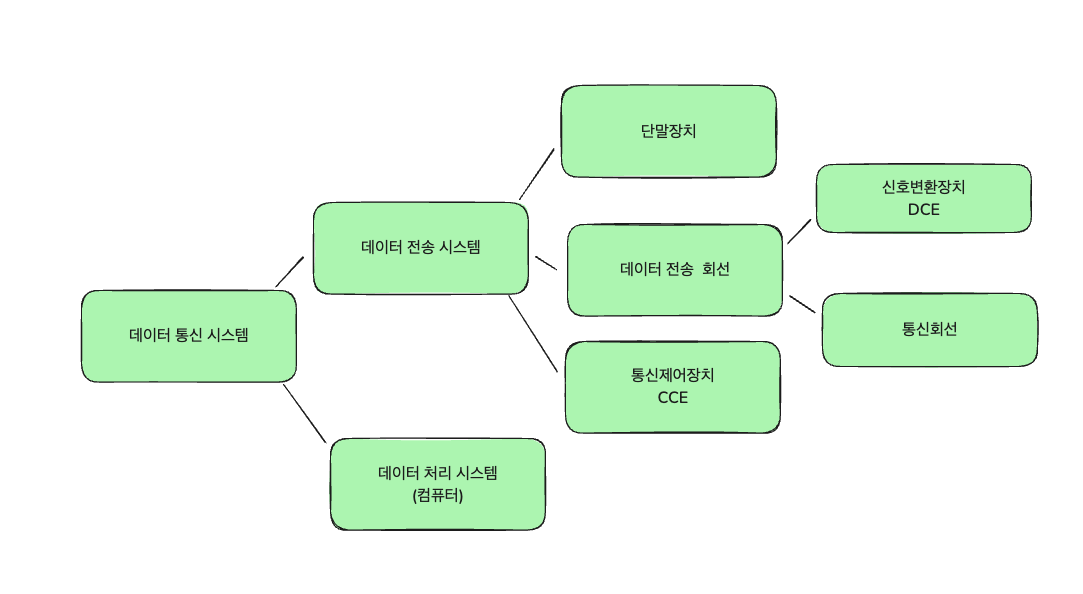

구성요소
통신과정
단말장치(DTE) -> 신호 변환 장치(모뎀, DSU/CSU) -> 통신 회선 -> 신호변환장치 -> 통신제어장치 -> 컴퓨터
- DTE: Data Terminal Equipment 데이터 종단 장비
컴퓨터, 작은 입축력 기기, 라우터 등을 말한다 - DCE: Data Communication Equipment( 신호 변환 장치 )
DCE의 역활은 DTE에서 생성되는 신호를 사용하는 통신 회선에 맞게 잘 변경해 주는 장치이다
에를 들어, 전용회선이 아날로그 회선이면 DTE의 디지털 신호를 아날로그신호로 바꿔줘야하고
회선이 디지털 전용 회선이면 DSU를 통해서 디지털신호를 더 멀리 보낼 수 있도록 해준다 - CSU: Channel Service Uni
CSU는 DSU와 함께 사용됨 - 통신회선
데이터를 전송하는 통로
컴퓨터와 컴퓨터를 연결해주는 역활- 유선 : 전화선, 꼬임선 케이블(twisted pair cable), 동축 케이블, 광섬유 케이블
- 무선 : 마이크로파, 라디오 파
- 통신 제어 장치 : CCE, CCP
Communication Control Equipment, Communication Control Process
문자 조립 및 분해 : 전송단위로 데이터를 쪼개고 다시 합침
버퍼링 : 속도 차이를 보완하기 위해 데이터 일시 저장하는것
오류제어, 흐름제어
프로토콜 처리 - 컴퓨터
이건 그냥 컴퓨터 (데이터처리장치)
